NAT, PAT 실습(Static, Dynamic)

NAT Static

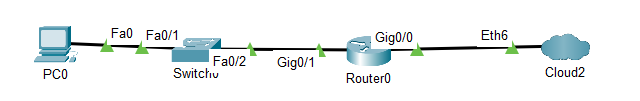

토폴로지 구성도

• PC0: 내부 호스트(사설 IP)
• Router0: NAT 설정 장비
• Cloud: 외부 네트워크 시뮬레이터(공인 IP 접근용)

각 장비 정보

장비	모델
PC0	PC(기본)
Switch0	Cisco 2960
Router0	Cisco 1941
Cloud	Cloud (기본)

장비별 설정 명령어

NAT: 내부 IP 192.168.1.10 → 외부 IP 203.0.113.10 변환

Router0 설정

en
conf t

! 내부(사설) 인터페이스 설정
interface GigabitEthernet 0/1
ip address 192.168.1.1 255.255.255.0
ip nat inside
no shutdown
exit

! 외부(공인) 인터페이스 설정
interface GigabitEthernet 0/0
ip address 203.0.113.1 255.255.255.0
ip nat outside
no shutdown
exit

! Static NAT 설정: 내부 IP -> 외부IP 로 매핑
ip nat inside source static 192.168.1.10 203.0.113.0
exit

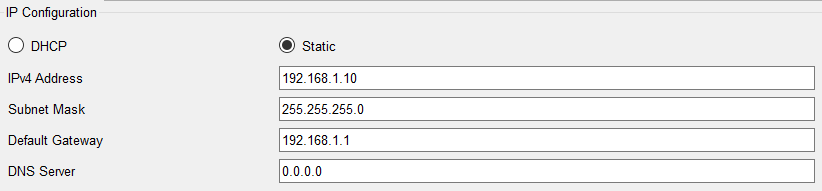

PC0 설정

테스트 방법

NAT 동작 확인

Router0# show ip nat translations



→위와 같이 나오면 정상

잘 연결 됨

NAT Dynamic



실습 개요

• 내부망에서 여러 사용자가 외부 인터넷에 접속시, 라우터가 공인 IP 풀에서 하나씩 할당함
• 동시에 사용할 수 있는 수만큼의 공인 Ip 만큼만 통신 가능

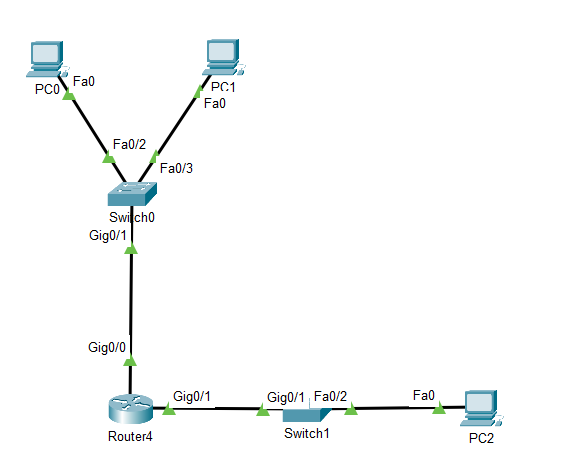

토폴로지 구성도

장비 정보

장비	모델
PC0, PC1, PC2	PC(기본)
Switch0, Switch1	Cisco 2960
Router0	Cisco 1941

IP 구성

장비	인터페이스	IP주소	설명
PC0	NIC	192.168.1.10	내부 PC1
PC1	NIC	192.168.1.11	내부 PC2
Router0	Fa0/0	192.168.1.1	내부망(ip nat inside)
Router0	Fa0/1	203.0.113.1.	외부망(ip nat outside)
PC2	NIC	203.0.113.2	외부망 테스트용
Gateway 설정	PC0, 1 → 192.168.1.1 PC2 → 203.0.113.1

Router 설정 명령어

en
conf t

! 내부 인터페이스
interface GigabitEthernet0/0
ip address 192.168.1.1 255.255.255.0
ip nat inside
no shutdown
exit

!외부 인터페이스
interface GigabitEthernet 0/1
ip address 203.0.113.1 255.255.255.0
ip nat outside
no shutdown
exit

!공인 IP 풀 정의(ex: 203.0.113.100 ~ 203.0.113.110)
ip nat pool PUBLIC-NET 203.0.113.100 203.0.113.110 netmask 255.255.255.0

!어떤 내부 주소들이 NAT 정용 대상인지 지정(ACL)
access-list 1 permit 192.168.1.0 0.0.0.255

!NAT에 ACL과 IP 풀을 연결
ip nat inside source list 1 pool PUBLIC-NET

end

내부 PC 에서 ping 203.0.113.1 하시고
라우터에서 ip nat translations 하면 되는 것을 확인 할 수 있다.

확인완료

PAT

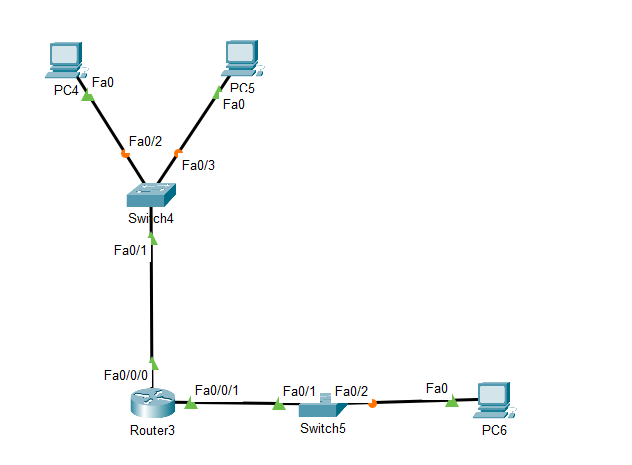

토폴로지 구성도

• PC0, PC1: 사설망 클라이언트
• PC2: 외부망 테스트 대상
• Router0: PAT 설정 장비

장비 & IP 구성

장비	인터페이스	IP주소	설명
PC0	NIC	192.168.1.10	내부 PC1
PC1	NIC	192.168.1.11	내부 PC2
Router0	Fa0/0	192.168.1.1	내부망(ip nat inside)
Router0	Fa0/1	203.0.113.1.	외부망(ip nat outside)
PC2	NIC	203.0.113.2	외부망 테스트용
Gateway 설정	PC0, 1 → 192.168.1.1 PC2 → 203.0.113.1

라우터 설정 명령어

en
conf t
! 내부 인터페이스 설정
interface GigabitEthernet0/0
ip address 192.168.1.1 255.255.255.0
ip nat inside
no shutdown
exit

!외부 인터페이스 설정
interface GigabitEthernet 0/1
ip nat outside
no shutdown
exit

! ACL로 NAT 대상 정의 (내부 IP 범위)
access-list 1 permit 192.168.1.0 0.0.0.255
/
! PAT 설정: 하나의 IP(인터페이스 주소) 사용
ip nat inside list 1 interface GigabitEthernet0/1 overload

end

두개의 내부 피씨를 동시에 ping 쏜 이후에

라우터에서

show ip nat translations

로 확인
