VRRP(Virtual Router Redundancy Protocol)

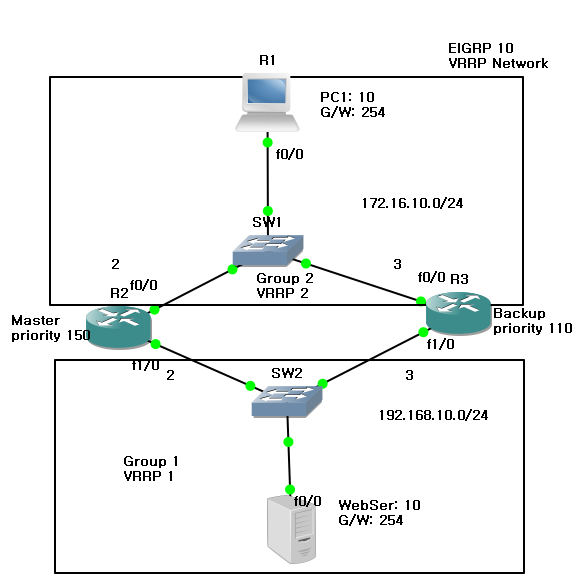

🔧 네트워크 구성 요약

구성 요소 인터페이스 / IP 대역 역할 VRRP 그룹 우선순위

구성 요소	인터페이스/IP 대역	역할	VRRP 그룹	우선순위
R2 라우터	f0/0 (172.16.10.2), f1/0 (192.168.10.2)	Master (상단/하단 모두)	Group 1 (하단)Group 2 (상단)	150
R3 라우터	f0/0 (172.16.10.3), f1/0 (192.168.10.3)	Backup	Group 1 (하단)Group 2 (상단)	110
SW1	-	클라이언트(R1) 연결 스위치	-	-
SW2	-	서버(WebSer) 연결 스위치	-	-
PC1 (R1)	172.16.10.10, G/W: 172.16.10.254	상단 네트워크 PC	-	-
WebSer	192.168.10.10, G/W: 192.168.10.254	하단 네트워크 서버	-	-

---

🌐 VRRP 세부 구성

• Group 1 (하단 네트워크 192.168.10.0/24)
  • Virtual IP: 192.168.10.254
  • Master: R2 (150)
  • Backup: R3 (110)
• Group 2 (상단 네트워크 172.16.10.0/24)
  • Virtual IP: 172.16.10.254
  • Master: R2 (150)
  • Backup: R3 (110)

---

🖥️ R2 라우터 (Master, priority 150) 설정

🔹 Group 1 – 하단 네트워크 (192.168.10.0/24)

interface FastEthernet1/0
 ip address 192.168.10.2 255.255.255.0
 vrrp 1 ip 192.168.10.254
 vrrp 1 priority 150
 vrrp 1 preempt

🔹 Group 2 – 상단 네트워크 (172.16.10.0/24)

interface FastEthernet0/0
 ip address 172.16.10.2 255.255.255.0
 vrrp 2 ip 172.16.10.254
 vrrp 2 priority 150
 vrrp 2 preempt

---

🖥️ R3 라우터 (Backup, priority 110) 설정

🔹 Group 1 – 하단 네트워크

interface FastEthernet1/0
 ip address 192.168.10.3 255.255.255.0
 vrrp 1 ip 192.168.10.254
 vrrp 1 priority 110
 vrrp 1 preempt

🔹 Group 2 – 상단 네트워크

interface FastEthernet0/0
 ip address 172.16.10.3 255.255.255.0
 vrrp 2 ip 172.16.10.254
 vrrp 2 priority 110
 vrrp 2 preempt

---

✅ 참고 옵션

명령어	설명
vrrp <번호> ip <가상 IP>	해당 그룹의 가상 IP 설정
vrrp <번호> priority <값>	우선순위 설정 (숫자 클수록 우선)
vrrp <번호> preempt	우선순위 높을 때 자동으로 master 전환 허용



---

🛠️ R2 EIGRP 설정 (192.168.10.0/24, 172.16.10.0/24 광고)

router eigrp 10
 network 192.168.10.0
 network 172.16.10.0
 no auto-summary

🛠️ R3 EIGRP 설정 (동일하게)

router eigrp 10
 network 192.168.10.0
 network 172.16.10.0
 no auto-summary

---

✅ EIGRP 상태 확인 명령어

명령어 설명

명령어	설명
show ip route	라우팅 테이블 확인
show ip eigrp neighbors	인접 라우터 확인
show ip protocols	어떤 네트워크를 광고 중인지 확인
