HSRP

Mostlove 2025. 4. 22. 10:46
728x90
반응형

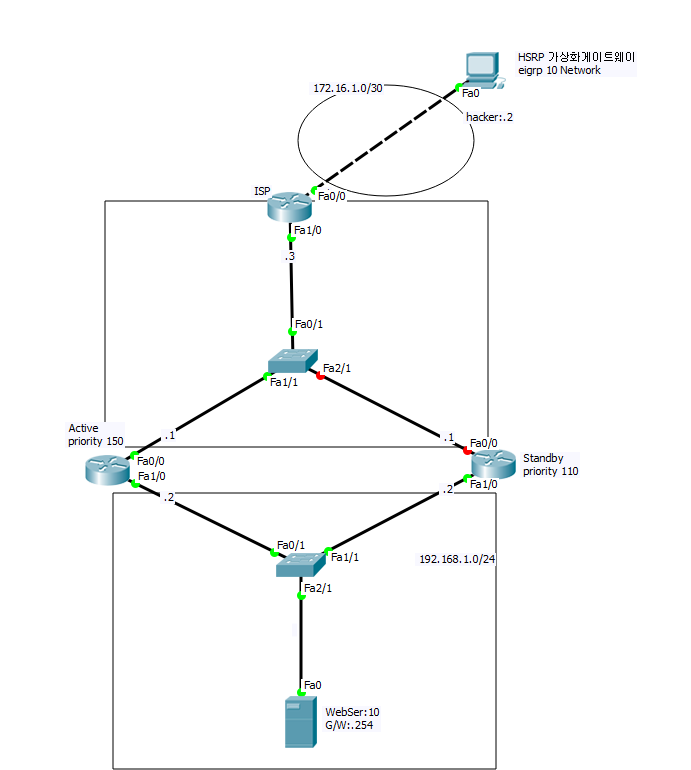

🔧 구성 요소 요약

항목 설명
HSRP 활성 라우터 좌측 라우터 (Priority 150, Active 역할)
HSRP 대기 라우터 우측 라우터 (Priority 110, Standby 역할)
가상 게이트웨이 192.168.1.254
내부 네트워크 192.168.1.0/24
웹서버 192.168.1.10, 게이트웨이: 192.168.1.254
외부망 (ISP) ISP 라우터를 통해 외부망 연결
공격자 172.16.1.2 – 가상 게이트웨이를 흉내 내는 악의적인 장비
라우터 연결 라우터 간 EIGRP로 라우팅됨 (eigrp 10 Network)

⚠️ 보안 위험 요소 (스푸핑 가능성)

  • 위쪽에 연결된 hacker: .2 장비가 HSRP 가상 게이트웨이 주소를 스푸핑하여 내부 네트워크로부터 트래픽을 가로채려는 시도가 가능해 보입니다.
  • HSRP는 기본적으로 인증이 설정되지 않으면 스푸핑 공격에 취약합니다.

🔐 보안 강화를 위한 권장 설정

  1. HSRP 인증 설정또는동일한 키를 모든 HSRP 참여 라우터에 설정해야 함.
  2. standby 1 authentication text
  3. standby 1 authentication md5 key-string YOUR_SECRET_KEY
  4. DHCP Snooping + Dynamic ARP Inspection 설정 (스위치에서)
    → 가짜 게이트웨이 MAC을 막기 위해 필요.
  5. ACL로 외부에서 내부 인터페이스 접근 차단
    → hacker 장비가 내부에 연결되지 못하도록 접근 제어 리스트 설정.
  6. HSRP Preempt 설정 확인
    • Active 라우터가 다운됐다 복구되었을 때 다시 Active가 되도록:
    • standby 1 preempt



🛠 좌측 라우터 (Active, Priority 150) 설정 예시

interface FastEthernet0/0
 ip address 192.168.1.1 255.255.255.0
 standby 1 ip 192.168.1.254
 standby 1 priority 150
 standby 1 preempt
 standby 1 authentication md5 key-string SECURE_KEY

🛠 우측 라우터 (Standby, Priority 110) 설정 예시

interface FastEthernet0/0
 ip address 192.168.1.2 255.255.255.0
 standby 1 ip 192.168.1.254
 standby 1 priority 110
 standby 1 preempt
 standby 1 authentication md5 key-string SECURE_KEY

💡 설명

설정 항목 설명
standby 1 HSRP 그룹 번호 (같아야 함)
ip 192.168.1.254 가상 게이트웨이 IP (웹서버에서 이 IP로 설정)
priority 우선순위. 숫자가 클수록 Active로 선출됨
preempt 우선순위가 더 높은 라우터가 올라오면 Active로 다시 전환
authentication 스푸핑 방지용 인증 설정 (선택적이지만 강력 추천)



✅ 전체 라우터 설정 요약 (좌측/우측 공통 포함)

📍 좌측 라우터 (R1) – Active

hostname R1

interface FastEthernet0/0
 ip address 192.168.1.1 255.255.255.0
 standby 1 ip 192.168.1.254
 standby 1 priority 150
 standby 1 preempt
 standby 1 authentication md5 key-string SECURE_KEY

interface FastEthernet1/0
 ip address 10.0.0.1 255.255.255.0

router eigrp 10
 network 192.168.1.0
 network 10.0.0.0
 no auto-summary

📍 우측 라우터 (R2) – Standby

hostname R2

interface FastEthernet0/0
 ip address 192.168.1.2 255.255.255.0
 standby 1 ip 192.168.1.254
 standby 1 priority 110
 standby 1 preempt
 standby 1 authentication md5 key-string SECURE_KEY

interface FastEthernet1/0
 ip address 10.0.0.2 255.255.255.0

router eigrp 10
 network 192.168.1.0
 network 10.0.0.0
 no auto-summary

📍 중앙 ISP 라우터

hostname ISP

interface FastEthernet0/0
 ip address 172.16.1.3 255.255.255.252

interface FastEthernet1/0
 ip address 10.0.0.3 255.255.255.0

router eigrp 10
 network 10.0.0.0
 no auto-summary

⚠️ 추가 보안 팁 – Switch 보안 설정 예시 (DHCP 스누핑/DAI)

! DHCP Snooping
ip dhcp snooping
ip dhcp snooping vlan 1
interface Fa0/1
 ip dhcp snooping trust

! Dynamic ARP Inspection
ip arp inspection vlan 1
interface Fa0/1
 ip arp inspection trust

위 설정은 라우터 연결 스위치에서 적용해야 하며, 스푸핑 공격 방지에 매우 유효합니다.
